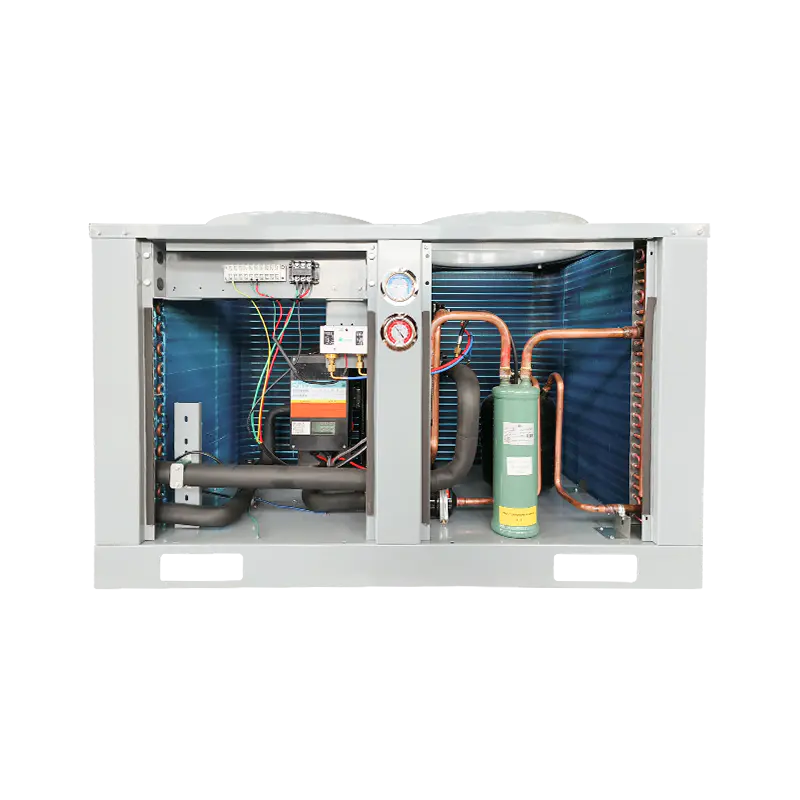

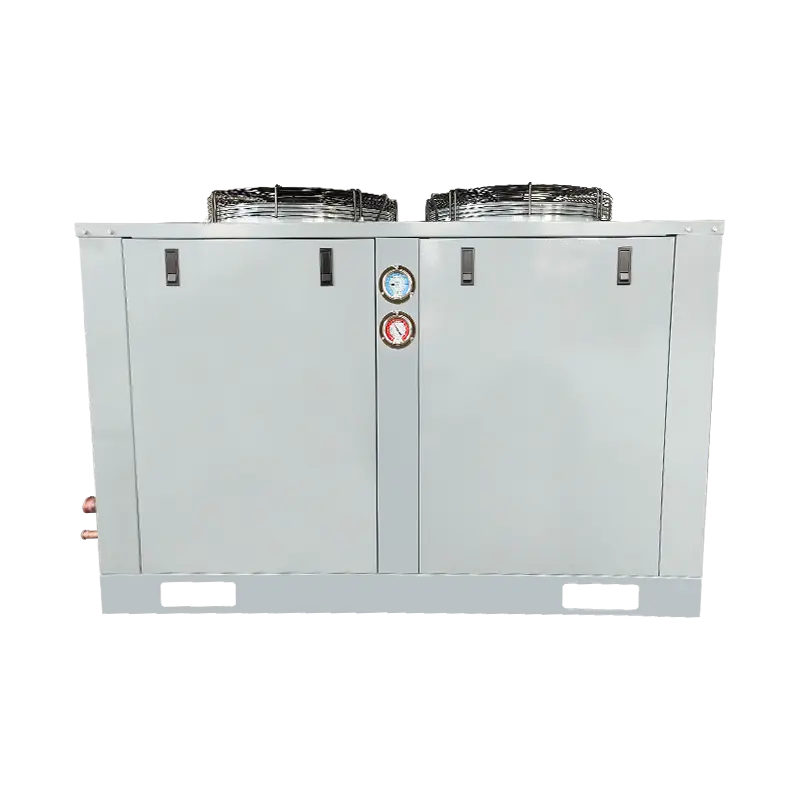

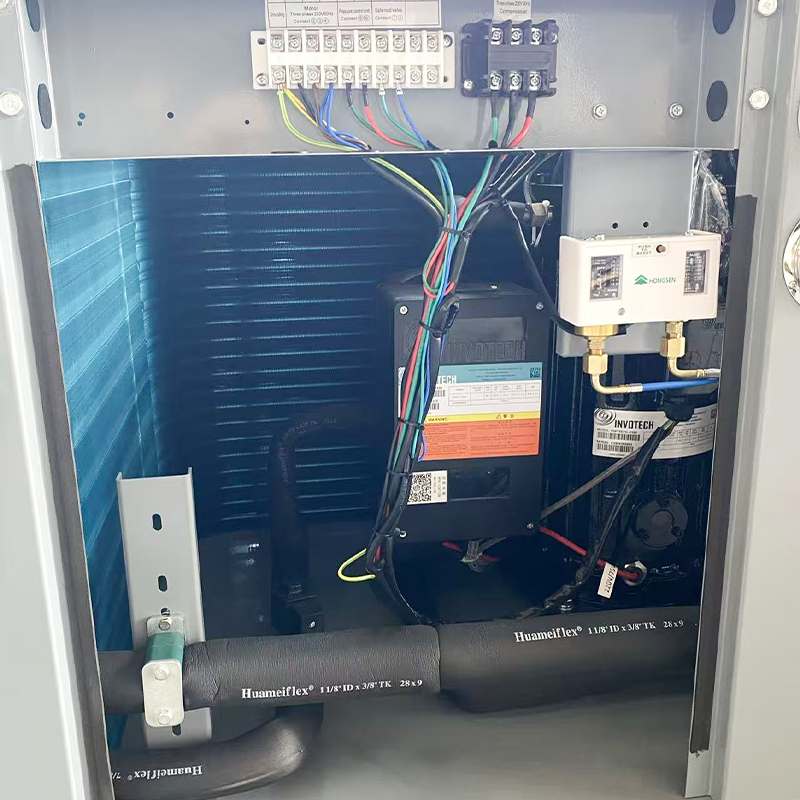

De Top Air Outlet condensorunit (met Copeland-compressor) 8-40 pk, aangedreven door een betrouwbare Copeland-scrollcompressor, is ontworpen om uitstekende koelprestaties en energie-efficiëntie te leveren voor een breed scala aan toepassingen. Met vermogensopties van 8 pk tot 40 pk is deze unit vooral geschikt voor middelgrote tot grootschalige koelprojecten, zoals koelmagazijnen, voedselverwerkingsfaciliteiten, supermarkten en logistieke centra. Het ontwerp van de luchtuitlaat aan de bovenkant zorgt voor een sterke verticale luchtstroom, uitstekende warmteafvoer en een flexibelere installatie, zelfs in complexe omgevingen. Dankzij de geavanceerde scrolltechnologie van Copeland biedt de unit een stabiele werking, minder trillingen en minder geluid, terwijl de energie-efficiëntie aanzienlijk wordt verbeterd en de levensduur wordt verlengd. Het ondersteunt veelzijdige temperatuurbereiken: -20~10℃ voor koelen en vers bewaren, -40~0℃ voor diepvriezen en -40~-5℃ voor toepassingen bij ultralage temperaturen. De duurzame constructie, de compacte indeling en het gemakkelijk toegankelijke ontwerp maken installatie en onderhoud eenvoudig, terwijl betrouwbare prestaties op de lange termijn onder veeleisende omstandigheden worden gegarandeerd.
| Eenheidsmodel | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| Typ gecondenseerde luchtuitlaat | Luchtuitlaat aan de zijkant | Luchtuitlaat bovenaan | |||||||||
| Verdampingstemperatuur/koelmiddel | -40℃~0℃/R404A | ||||||||||
| Vermogen (V-Ph-Hz) | 200~230/3/60 /380~420/3/60 | ||||||||||
| Compressor | Typ | Emerson Scroll-compressor | |||||||||
| Capaciteit (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| Model | ZF13KQE-TF7 | ZF15KQE-TF7 | ZF18KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF41KQE-TF7 | ZF49KQE-TF7 | ZF54KQE-TF7 | |
| Condensorblad en motorparameters | Merk | Oriënteren | Hai Le | ||||||||
| Nummer | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Vermogen (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| Specificaties ventilator | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| Luchtvolume (m³/u) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| Specificatie van condensorkoper | Binnendraad | ||||||||||
| Condensatiegebied (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| Koperen condensorbuis | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25X21,65) | |
| Reservoirvolume (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| Specificatie voor klepafsluiters en gelaste koperen leidingen | 12 19 Aansluitpoort met schroefdraad | 16 28 Lasaansluitingspoort | 16 28 Lasaansluitingspoort | 19 35 Lasaansluitpoort | |||||||
| Aanbevolen koelopslagvolume voor koude opslag temperatuurbereik van 0~-18 C(m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 150~300 | |
| Koelcapaciteit | Verdampingstemperatuur | Testomstandigheden: Retourluchttemperatuur van 20℃, onderkoelingsgraad van OK; Condensatietemperatuur 40℃ | |||||||||
| -40℃ | 2660 | 3380 | 4080 | 5050 | 6500 | 5050 | 6500 | 8290 | 9960 | 11350 | |
| -30℃ | 4270 | 5300 | 6410 | 7910 | 10500 | 7910 | 10500 | 13100 | 15700 | 17900 | |
| -20℃ | 6460 | 7930 | 9530 | 11950 | 15700 | 11950 | 15700 | 19400 | 23500 | 26800 | |
| -10℃ | 9370 | 11550 | 13800 | 17450 | 22700 | 17450 | 22700 | 28000 | / | / | |
| -5℃ | 11150 | 13750 | 16450 | 20800 | 27100 | 20800 | 27100 | 33400 | / | / | |
| 0℃ | 13100 | 16300 | 19550 | / | / | / | / | / | / | / | |
| Productafmetingen: lengte × breedte × hoogte (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| Productafmetingen: lengte × breedte × hoogte (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1645×1015×1290 | |
| Afmetingen verpakking: lengte x breedte x hoogte (mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×855 | |
| Geluid dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| Netto gewicht (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Brutogewicht (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Versnellingsapparaat | Thermisch expansieventiel (door gebruiker verstrekt) | ||||||||||
| Aanbevolen wordt het model thermische expansieklep te gebruiken | TES26# | TGE6 | TGE6 | TGE9 | TGE11 | TGE9 | TGE11 | TGE13 | TGE13 | TGE13 | |
| Aanbevolen luchtkoelermodel | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Opmerking: Om het koeleffect van de installatie van de unit te garanderen, wordt aanbevolen om koperen leidingen te gebruiken met specificaties die niet kleiner zijn dan die van de luchtkoeler. Bij aansluiting op de condensatie-unit kunnen koperen leidingen met variabele diameter worden gebruikt! | |||||||||||
| Eenheidsmodel | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18 PK | |
| Typ gecondenseerde luchtuitlaat | Luchtuitlaat aan de zijkant | Luchtuitlaat bovenaan | |||||||||
| Verdampingstemperatuur/koelmiddel | -40℃~-5℃/R404A | ||||||||||
| Vermogen (V-Ph-Hz) | 380 ~ 420/3/50 | ||||||||||
| Compressor | Typ | Emerson Scroll-compressor | |||||||||
| Capaciteit (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| Model | ZFI20KQE-TFD | ZF¹23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| Condensorblad en motorparameters | Merk | Oriënteren | Hai Le | ||||||||
| Nummer | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Vermogen (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Specificaties ventilator | 500×148 | 500×148 | 500×148 | 500X×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| Luchtvolume (m³/u) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Specificatie van condensorkoper | Interne draad | ||||||||||
| Condensatiegebied (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Koperen condensorbuis | φ9(25X×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Reservoirvolume (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Specificatie voor klepafsluiters en gelaste koperen leidingen | 12 19 Aansluitpoort met schroefdraad | 16 28 Lasaansluitingspoort | 16 28 Lasaansluitingspoort | 19 35 Lasaansluitpoort | 19 42 Lasaansluitpoort | ||||||
| Aanbevolen koelopslagvolume voor koude opslag temperature bereik van 0~-18 C(m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Koelcapaciteit | Verdampingstemperatuur | Testomstandigheden: Retourluchttemperatuur van 20℃, onderkoelingsgraad van OK; Condensatietemperatuur 40℃ | |||||||||
| -40℃ | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30℃ | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20℃ | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10℃ | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5℃ | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0℃ | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| Productafmetingen: lengte × breedte × hoogte (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Productafmetingen: lengte × breedte × hoogte (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| Afmetingen verpakking: lengte x breedte x hoogte (mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×860 | |
| Geluid dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Netto gewicht (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Brutogewicht (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Versnellingsapparaat | Thermisch expansieventiel (door gebruiker verstrekt) | ||||||||||
| Aanbevolen wordt het model thermische expansieklep te gebruiken | TES26# | TGE6 | TGE6 | TGE9 | TGE11 | TGE9 | TGE11 | TGE13 | TGE13 | TGE13 | |
| Aanbevolen luchtkoelermodel | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Opmerking: Om het juiste effect van de installatie van de unit te garanderen, wordt aanbevolen om koperen leidingen te gebruiken met specificaties die niet kleiner zijn dan die van de luchtkoeler. Bij aansluiting op de condensatie-unit kunnen koperen leidingen met variabele diameter worden gebruikt! | |||||||||||
